AutoFTA是一款故障树建模与分析软件。AutoFTA采用了图形化拖拽的方式建立系统故障树，支持或门、与门、非门、表决门等8种常用的逻辑门，具备最小割集分析、最小径集分析、事件发生概率分析、底事件或条件事件重要度分析等功能，集成精确概率分析和蒙特卡罗仿真两种算法，并以表格或图形等方式显示分析结果，将故障树建模、分析运算、结果显示都集成在一个图形化集成平台上，可满足工程实际进行故障树分析的需求。









AutoFTA功能特色









(1)故障树建模









支持基本事件、开关事件、条件事件、未探明事件、中间事件等事件，支持与门、或门、非门、表决门、异或门、顺序与门、禁门、转移门8种逻辑门，支持中间事件的独立子树分析功能，便于实现复杂故障树的模块化分解。









故障树图形的自定义功能，如底事件顺序、图形尺寸、颜色设置、文字属性、自动化对齐等，支持子树的复制粘贴。









(2)定性分析









分析故障树的最小割集或最小径集，如果底事件和条件事件输入了发生概率，则自动计算各最小割集或最小径集的发生概率，为制定故障诊断次序提供参考。









(3)定量分析









支持二元决策图法和不交化算法两种定量算法，分析顶事件和中间事件的发生概率，底事件或条件事件的结构重要度、概率重要度和相对概率重要度。









定量分析支持重新输入底事件或条件事件的发生概率，而不用更改故障树，保证其良好的可重用性。









(4)蒙特卡罗仿真分析









针对超大型故障树难以采用精确算法的情况，利用蒙特卡罗仿真分析顶事件和中间事件的发生概率。









AutoFTA技术特点

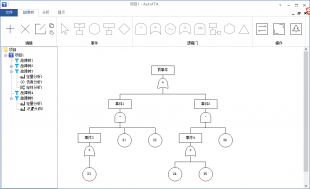

(1)图形化的故障树建模功能，支持建立多个故障树进行分析对比









(2)一体化的数据管理和操作平台，故障树图形和分析结果都可以输出图片









(3)自动化的概率分析功能，后台自动进行故障树的规范化和简化









(4)现代化的软件操作界面，类似Office的交互操作方式简单易用
